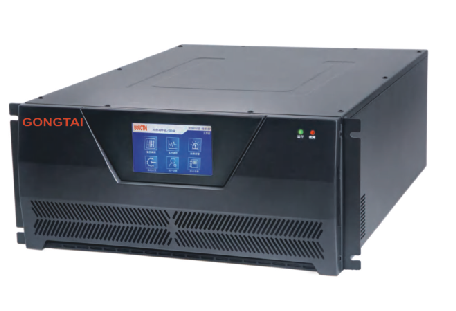

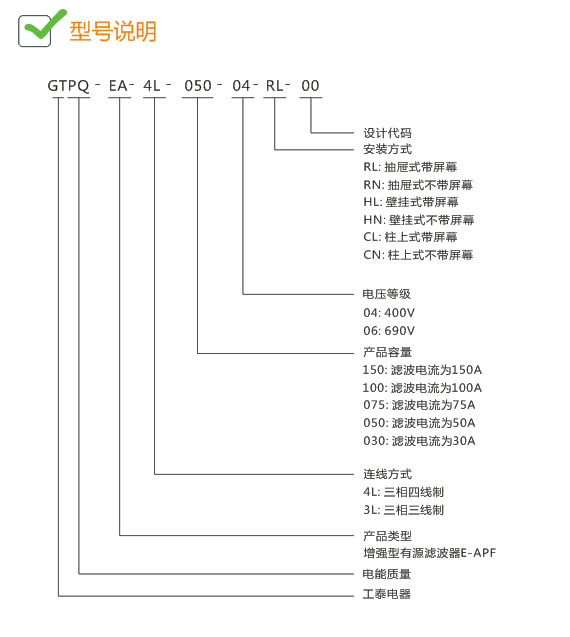

GTPQ-EA-4L(APF)有源电力滤波器

APF有源电力滤波器是基于电压源逆变器的新型电力电子谐波滤除装置，通过实时检测电网中由非线性负载产生的电流波形，分离出谐波电流部分，并通过IGBT逆变器输出反相

补偿电流，实现滤除谐波的功能。另外，APF还可以提供超前或滞后的无功电流，用于改善电网的功率因数和实现动态无功补偿。和LC型的无源滤波相比，该产品是主动型补偿

装置，动态性能好，安全性高，适应性强。

  1、APF内部均采用国际著名品牌、技术成熟、性能先进的元器件。

2、独立于电网系统阻抗之外，不受电网系统阻抗影响，不发生谐振与谐波电压放大，安全性好。

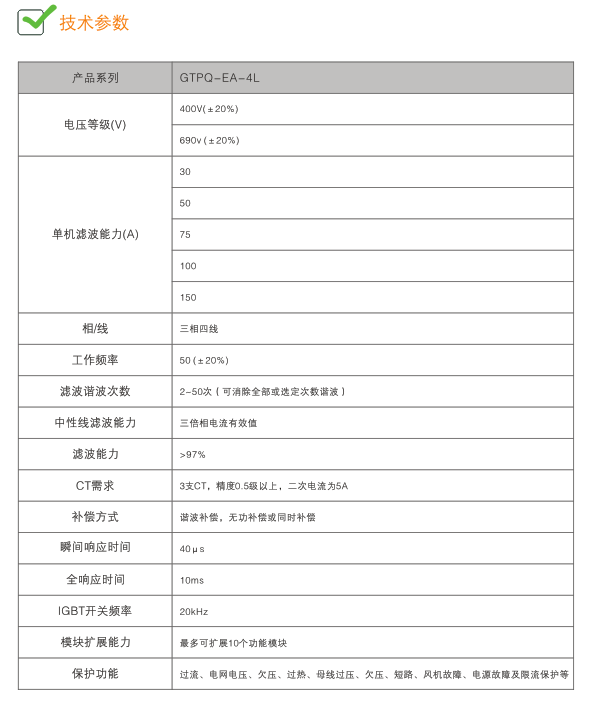

3、控制器采用了DSP和FPGA芯片，采用矢量筛选技术，可全部滤除2次到50次谐波，或选择滤除特定次数谐波。

4、内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能，用户可自行设定选择补偿功能。

5、装置永不过流，在滤波的同时，能完全避免过补偿。可根据负荷变化，自动合理限制补偿电流，既具有良好的补偿性能，又可保证装置安全可靠工作。

6、采用先进的防止与系统发生谐振的控制方法，彻底消除了装置本身与系统发生谐振的可能，提高了供电系统的可靠性。

7、具备完整的保护功能，包括过载、过电压、欠电压、过电流等，以及自诊断功能。

8、具有缓启动控制回路，避免启动瞬间过大的冲击电流，并限制在额定范围内。

9、采用通用的modbus远程通信协议，通信接口为RS485/232和CAN总线。

10、扩展性能好，可多台APF并联应用。

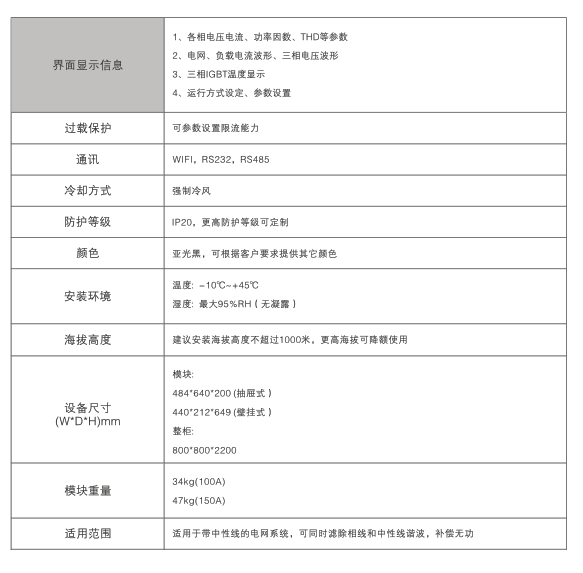

11、友好的操作和显示人机界面，可提供完整的现场信息。

12、独创的智能启动系统，具备一键并网和系统断电装置自动投入等功能。

13、电缆可从装置柜体顶部或底部进入，安装灵活。
